单串口服务器BMS160接口说明
- 时间 :2017-12-19
- 作者 :蓝狮在线
- 浏览数 :4715
蓝狮单串口服务器BMS 160配置1组10/100M 自适应以太网口（可定制千兆网口）；2组不同类型串行端口：1组RS-232，1组RS485/422 ，每个串口都提供了完整的信号，包括RXD, TXD, DTR, DSR, RTS, CTS, GND。双电源供电，宽电压（DC12-60V），可选配POE供电。具有Reset键，可在机器死机时强制复位/重启/恢复出厂设置。

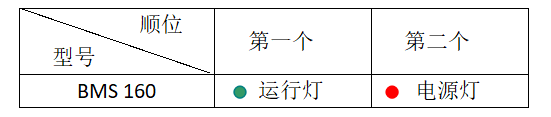

LED指示灯说明
串口管脚定义说明

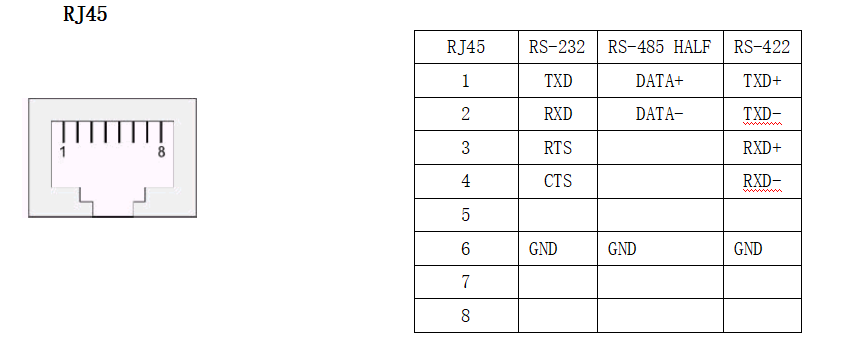

（1）串口管脚定义：

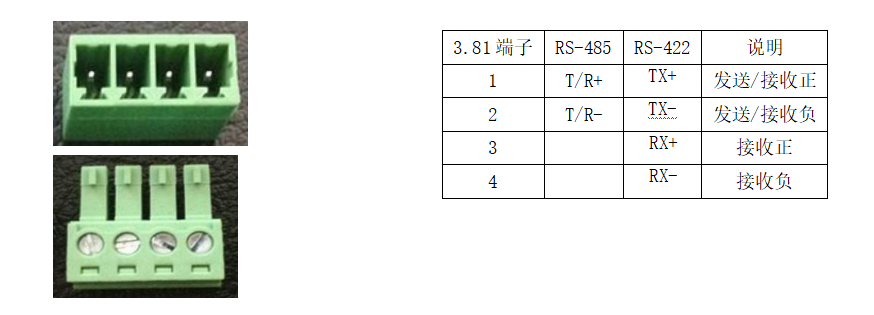

（2）蓝狮BMS160串口服务器RS-485/422管脚定义：

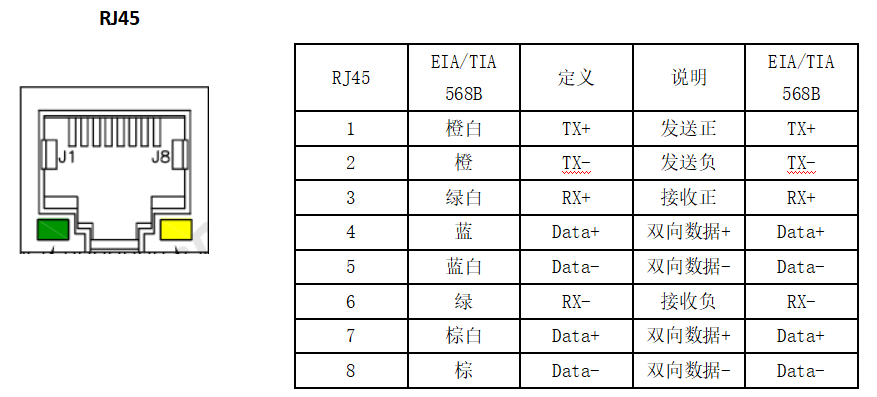

(3)蓝狮BMS160串口服务器RJ45 10/100M网口管脚定义：
