详解BMG8200智慧路灯杆网关接线对应关系
- 时间 :2022-05-18
- 作者 :蓝狮在线
- 浏览数 :3750

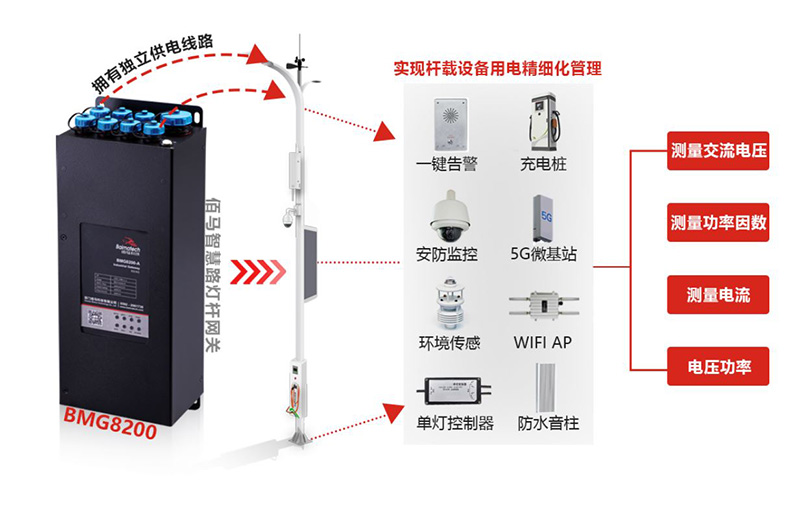

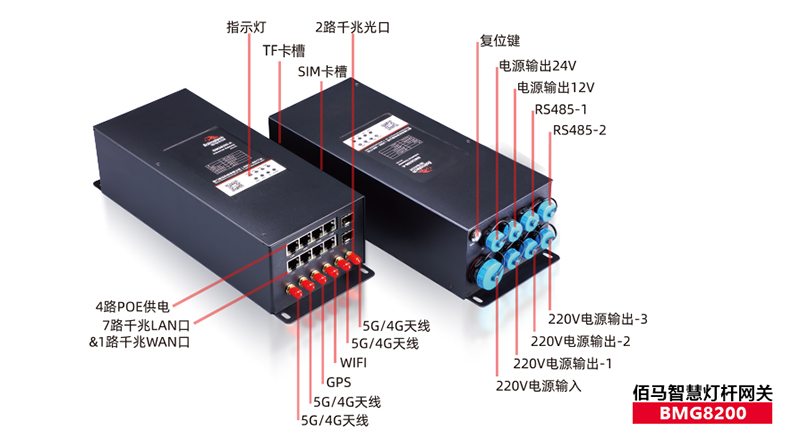

蓝狮BMG8200智能网关，是蓝狮在线专为智慧路灯杆应用而研发推出的一款接口丰富、性能强大的多功能网关。网关拥有 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485 等，并且提供1 路 220V 电源输入，3 路 220V 电源输出，1 路 DC24V 输出，1 路 DC12V 输出，4 路 PoE 供电输出，可以满足绝大部分智慧路灯杆挂载设备的接入需求和供电需求。
网关还具备电表专利、供电管理专利、远程用电监测专利，实现对智慧杆的一站式统一管控，大大提高了对智慧杆的运营和管控效率。本篇就为大家介绍一下BMG8200智能网关的接线对应关系。
BMG8200串口接线对应关系：
引脚1------黄绿线-----RS485A
引脚2------棕（红）色线-----电源+
引脚3------黑色线-----电源-
引脚4------蓝（绿）色线-----RS485B
220V电源接口接线对应关系：
引脚1------棕色线-----电源+
引脚2------蓝色线-----电源-
引脚3------黄绿线-----地线
12V、24V电源线对应关系：
引脚1------棕色线-----电源+
引脚2------蓝色线-----电源-
