城镇污水在线监测方案

1．背景

城镇现有一些工业和养殖会产生污水，现无法正常对各家排出的污水水质进行检查，使之达到正常的排放标准。

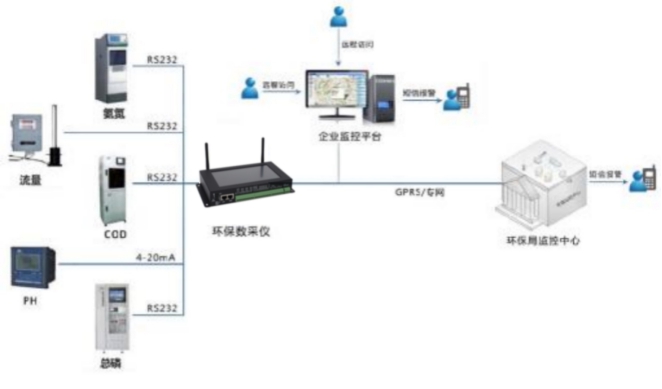

2.系统概述

香港蓝狮在线有限公司（http://www.gbj666.com）通过对各个点的污水进行各项数据的收集和监测，能有效的收集各个监测点的污水水质和排放量，在收集数据的同时，可以让各个工厂进行污水的有效处理，达到城镇环保的目标。项目主要分为几大部分：监测点土建，传感器等仪表，采集传输设备，在线监测平台软件。

2.1土建

各个监测点，建立一个采集站，可以利有现有污水池或是新建立一个采集样板房，主要是用来放置各类检测仪表，如现有污水站，刚可以利用直接进行数据的检测和采集。

2.2仪表

2.2.1在线PH计

在线pH值，亦称氢离子浓度指数、酸碱值，是溶液中氢离子活度的一种标度，也就是通常意义上溶液酸碱程度的衡量标准，国家规定的污水排放指标PH值范围为6-9之间，通过PH在线仪表可以时实的监测污水的PH值是否达到排放标准

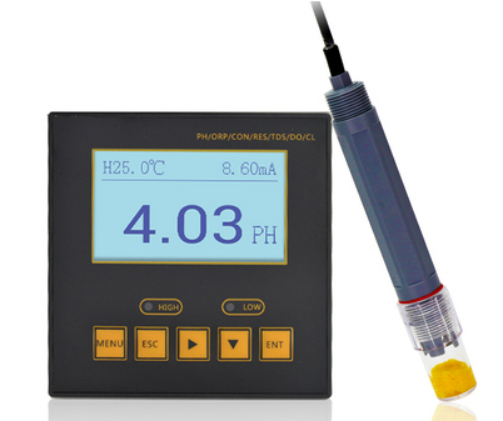

在线PH计分为二大部份，第一部份为PH控制器，第二部份为PH电极，如下图

2.2.2在线溶氧仪

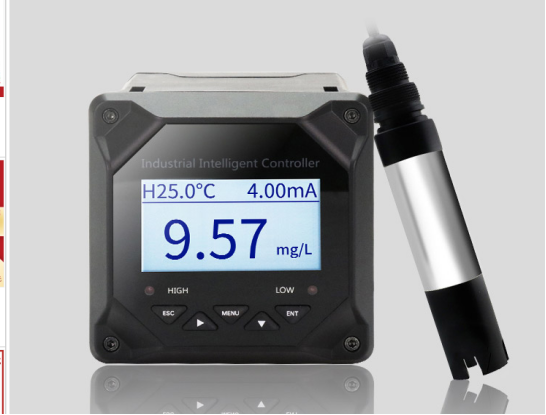

溶解氧值是研究水自净能力的一种依据。水里的溶解氧被消耗，要恢复到初始状态，所需时间短，说明该水体的自净能力强，或者说水体污染不严重。否则说明水体污染严重，自净能力弱，甚至失去自净能力，在线溶氧仪计分为二大部份，第一部份为溶氧控制器，第二部份为溶氧电极，如下图

2.2.3在线流量计

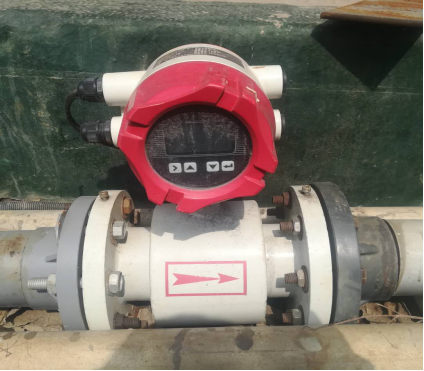

流量计主要是用天检测 用户每天的污水排放量，主要是二种方式，第一种管道排放的，采购电磁流量计来收集污水排放的量，仪表可以显示 总污水的累计排放量，如下图

如果现场采购的是明渠排放的，需要做槽，然后在槽上安装一台明渠流量计，可以实时采集流量信息如下图

2.2.4 COD在线检测仪

化学需氧量（COD或CODcr）是指在一定严格的条件下，水中的还原性物质在外加的强氧化剂的作用下，被氧化分解时所消耗氧化剂的数量，以氧的mg/L表示。化学需氧量反映了水中受还原性物质污染的程度，这些物质包括有机物、亚硝酸盐、亚铁盐、硫化物等，但一般水及废水中无机还原性物质的数量相对不大，而被有机物污染是很普遍的，因此，COD可作为有机物质相对含量的一项综合性指标。

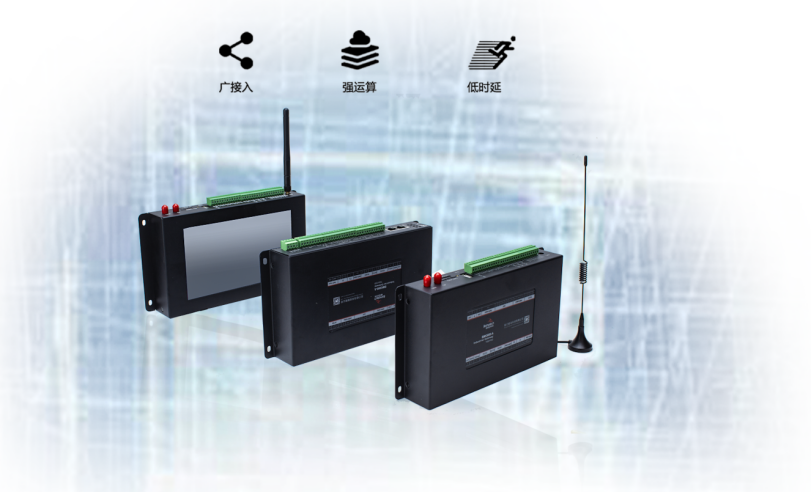

3.环保数采仪BMG800

蓝狮在线BMG800系列环保数采仪，遵循国家生态环境行业标准设计，广泛应用于大气扬尘监测、污染源监测、 污水处理、废弃监测、噪声扬尘、生态流量下泄监控、森林防火监控等环境监测领域。

产品采用高性能的 ARM 工业级高端处理器，配备丰富的数据采集、控制与传输接口，集 成 2G/3G/4G/NB-IoT/GPS/WiFi/有线等多种通信方式，集成强大的本地存储和外扩存储功能，为 客户整合提供数据采集、边缘计算、本地存储、多种协议转换、智能网关、安全网关、全网通 /4G 无线通信、数据处理转发、VPN 虚拟专网、WIFI 覆盖、本地与远程控制等功能。

产品特点

1、遵循国家生态环境行业标准设计

2、ARM 架构处理器，强大边缘计算能力

3、丰富接口，方便现场设备广泛接入，5 路电源输出可直接为传感器供电

4、支持图像抓拍与视频监测项目，现场的实时状态、异常告警一目了然

5、兼容协议广，支持主流通信协议，支持定制私有通信协议，平滑接入各种云平台；

6、大容量本地存储，环境监测数据可保存 10 年

7、兼容多种通信方式，专业技术保障无线通信持续在线

8、数据多中心同步传输，管理协同更高效

9、支持数据补传，采集数据不丢失

10、支持本地或远程对数采仪进行监测、配置、升级、诊断等，网关管理简便

11、专为无人值守环境设计，超强的防潮、防雷、防电磁干扰能力，适用恶劣工况环境

12、选配7 英寸高清触摸屏，方便本地设置系统参数、查看数据等

4. 环保在线监测平台软件

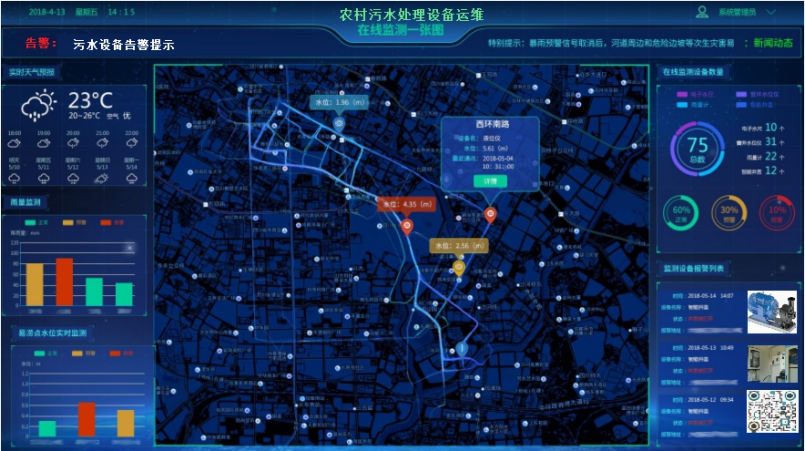

4.1污水处理设备设备运维一张图

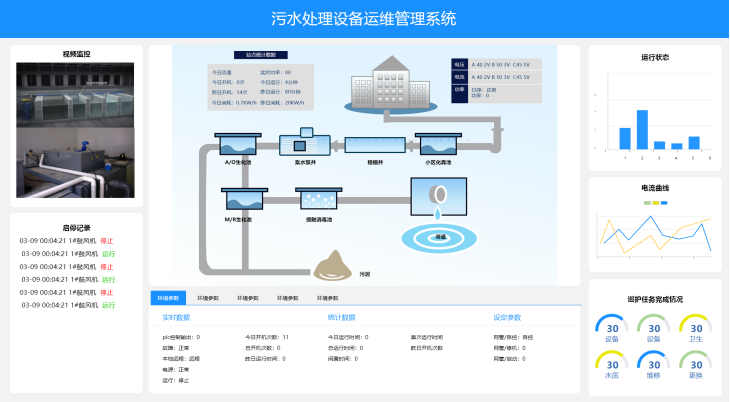

4.2主监测平台

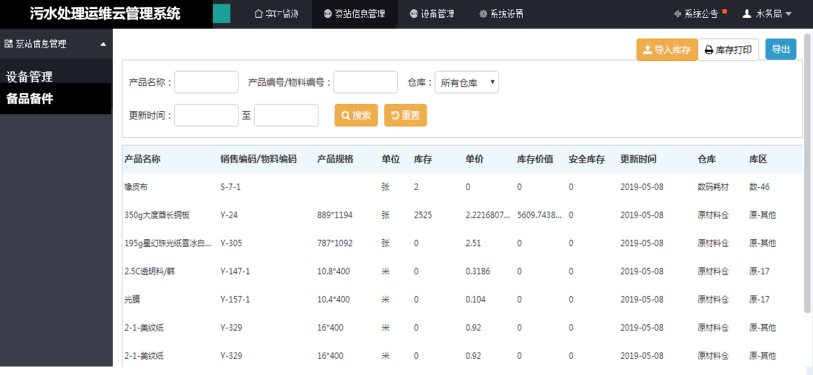

4.3 备品备件库
